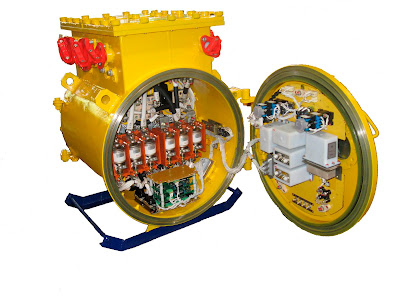

Устройства предназначены для плавного пуска асинхронных электродвигателей в угольных шахтах, опасных по газу (метану) и угольной пыли. Оснащены тиристорным модулем, который обеспечивает плавное увеличение момента во время пуска.
Устройства выполнены в едином компактном корпусе и выполняют все функции пускателя.
Возможна комплектация устройством телеконтроля рабочих параметров по заказу потребителей.
Устройства допускают подключение двух и более двигателей при условии, что их суммарный рабочий ток не более номинального тока устройства.
Ограничение динамических (импульсных) моментов во время пуска горнодобывающих машин, например, ленточных конвейеров, насосов, вентиляторов и т.п. Обеспечивает снижение нагрузки на механические передачи и муфты, что в итоге сокращает износ механических элементов всей приводной системы и продлевает долговечность этого оборудования.
Устройство типа (soft — start) создано на основании современной технологии полупроводниковых элементов (тиристоров) и электронной (цифровой) схемы управления. Командо-контроллер обеспечивает настройку требуемых параметров пускового цикла. Устройство приспособлено к взаимодействию со всеми типами трехфазных асинхронных двигателей с короткозамкнутым ротором.
Технические характеристики:
Тип устройства | ПВИ-250МВПП | ПВИ-400МВПП |
Номинальное напряжение сети, В | 1140/660; 660/380 | 1140/660; 660/380 |
Номинальный ток, А | 250 | 400 |
Предельная коммутационная способность, А при Uном = 1140В | ||
— включающая | 5600 | 6000 |
— отключающая | 3000 | 3500 |
Тип контакторов (обоих) | КВР-1,14-250 х 2 | КВР-1,14-400 х 2 |
Максимальная мощность управляемого электродвигателя при Uном = 1140/660 В, кВт | 370/214 | 590/342 |
Вид и уровень защиты | РВ ЗВ Иа (Exdial) | РВ ЗВ Иа (Exdial) |
Габаритные размеры, мм | 890х900х875 | 890х900х875 |
Масса, кг | 350 | 350 |
Кабельные вводы:
Наименование | Количество | Сечения кабеля, мм2 | |
Вводная (сетевая) камера | |||
Ввод | Ø 63 | 1 | 70-150 |
Транзитный вывод | Ø 63 | 1 | 70-150 |
Резервный ввод | Ø 32 | 1 | 6-16 |
Выводная (моторная) камера | |||
Вывод к токоприемнику | Ø 63 | 2 | 70-150 |
Контрольные вывода | Ø 32 | 2 | 6-16 |
Ø 20 | 1 | 1,5-4 | |
Уставки МТЗ:
Номинальный ток устройства | Токи уставок МТЗ, соответствующие условным единицам на шкале блока БТЗ-Т, А | ||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |
ПВИ-250 МВПП | 500 | 625 | 750 | 875 | 1000 | 1125 | 1250 | 1375 | 1500 | 1625 | 1750 |
ПВИ-400 МВПП | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 |
