КОРОБКИ РАЗВЕТВИТЕЛЬНЫЕ ВЗРЫВОЗАЩИЩЁННЫЕ КРВТ




Коробки разветвительные предназначены для соединения и разветвления гибких и бронированных кабелей в подземных выработках, шахтах и рудниках, опасных по газу (метану) и угольной пыли.

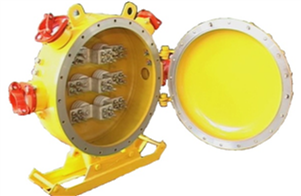

Коробки состоят из цилиндрического корпуса и крышки, изготовленных из стали. В корпусе вмонтированы зажимы, соединенные шинами, предназначенные для подключения силовых цепей, а также имеются зажимы для контрольных цепей. Зажимы предназначены для подсоединения кабеля, как с наконечниками, так и без наконечников.
Технические характеристики:

Тип коробки
КРВТ-6/630
КРВТ-1,14/630
Номинальное напряжение питающей сети, В
6000
1140
Номинальное значение тока нагрузки, А
630
400
Исполнение
РВ 4В
РВ 3В
Габаритные размеры (ШхВхГ), мм, не более
1000 х 725 х 442
554 х 590 х 282
Масса, не более, кг
80
39

Кабельные вводы:

Наименование
Количество
Сечения кабеля, мм2
КРВТ-6/630
Ввод 1
Ø70
1
Ввод 2, 3
Ø63
2
Ввод 4 под заливку
Ø63
1
КРВТ-1,14/630
Ввод 1, 2, 3
Ø63
3
Ввод 4, 5
Ø45
2
Ввод 6
Ø20
1
