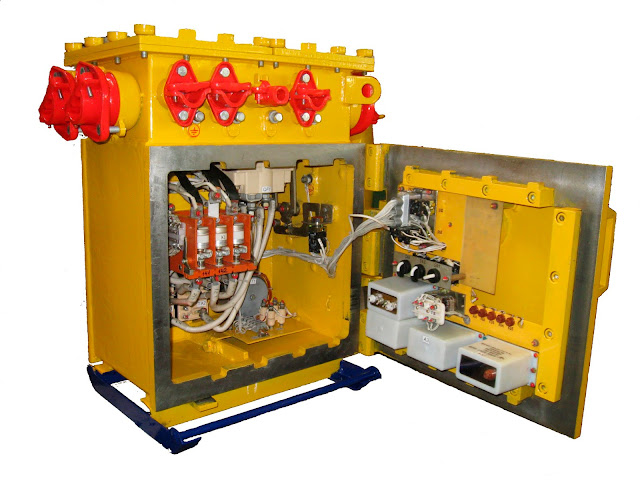

ПУСКАТЕЛИ ВЗРЫВОЗАЩИЩЕННЫЕ ИСКРОБЕЗОПАСНЫЕ ПВИТ-МВА


Пускатели предназначены для дистанционного управления включением и отключением трехфазных асинхронных электродвигателей с короткозамкнутым ротором, эксплуатируемых в трехфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью трансформатора, в угольных шахтах опасных по газу (метану) и угольной пыли, а также для защиты от токов короткого замыкания и перегрузки в отходящих силовых цепях.
В пускателях применены блоки БДУ-Т, БКИ-Т, БТЗ-Т, БРУТ-36.
Технические характеристики:

Тип пускателя
ПВИТ-125МВА(У)-3
ПВИТ-125МВРА(У)-3
ПВИТ-250МВА(У)-3
Номинальное напряжение сети, В
1140/660/380
Номинальный ток, А
125/63/32
125/63/32
250/125/63
Предельная коммутационная способность, А при максимальном токе и напряжении 1140В
 – включающая
2850
2850
5600
 – отключающая
1750
1750
3000
Износостойкость, циклов ВО
 –коммутационная в АС-4 при UНОМ=660 В
5х105
5х105
5х105
 – механическая
3х106
3х106
3х106
Тип контактора
КВР-1,14-125-А
КВР-1,14-125-А
КВР-1,14-250-А
Максимальная мощность управляемого электродвигателя, кВт
185/107/62
185/107/62
370/214/123
Вид и уровень защиты
РВ 3В Иа (Exdial)
Габаритные размеры (ШхВхГ), мм
820х890х530
Масса, кг
190

Кабельные вводы:

Наименование
Количество
Сечения кабеля, мм2
Вводная (сетевая) камера
Ввод
Ø 63
1
70-150
Транзитный вывод
Ø 63
1
70-150
Резервный ввод
Ø 32
2
6-35
Выводная (моторная) камера
Вывод к токоприемнику
Ø 63
2
70-150
Контрольные выводу
Ø 32
3
6-35
Ø 20
1
1,5-4

Уставки МТЗ:

Номинальный ток пускателя
Токи уставок МТЗ, соответствующие условным единицам на шкале блока БТЗ-Т, А
1
2
3
4
5
6
7
8
9
10
11
250
500
625
750
875
1000
1125
1250
1375
1500
1625
1750
125
250
312
375
437
500
562
625
687
750
813
875
63
125
156
187
218
250
281
312
343
375
406
440
32
63
78
93
109
125
140
156
171
187
203
218
