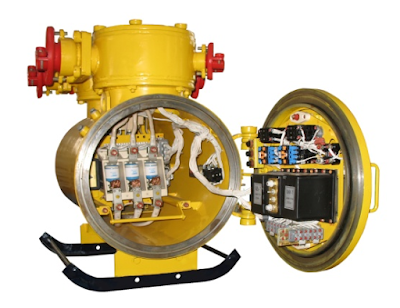

ПУСКАТЕЛИ ВЗРЫВОЗАЩИЩЕННЫЕ ИСКРОБЕЗОПАСНЫЕ ПВИТ-М(Р), ПВИТ-МВ(Р), ПВИТ-МВО (СРЕДНИЙ КОРПУС)




Предназначены для дистанционного управления включением и отключением трехфазных асинхронных электродвигателей с короткозамкнутым ротором, эксплуатируемых в трехфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью трансформатора в угольных шахтах, опасных по газу (метану) и угольной пыли, а также для защиты от токов короткого замыкания и перегрузки в отходящих силовых цепях.
Применены блоки БДУ-Т, БКИ-Т и БТЗ-Т.
Технические характеристики:

Тип пускателя
ПВИТ-63/32М, ПВИТ63/32МР
ПВИТ-80МР
ПВИТ-125МВ3 ПВИТ-125МВР3
ПВИТ-250МВО3
Номинальное
 напряжение сети, В
1140/660/380
1140/660/380;660/380
1140/660/380
Номинальный ток, А
63/32
80
125/63/32
250/125/63
Частота сети, Гц
50
Предельная коммутационная способность, А при максимальном токе и напряжении 1140/660В
 – включающая
1650/2700
1950/3200
2850/4600
5600/5750
 – отключающая
1000/1500
1185/1800
1750/2500
2500/3120
Износостойкость, циклов ВО
– коммутационная в АС-4 при              Uном=1140/660 В
0,5х105/1,0х105
0,5х105/1,0х105
2х105/5х105
2х105/5х105
 – механическая
3,0х106
3,0х106
3,0х106
3,0х106
Тип контактора
КТУ2000М или КТУ3000
КТУ2000М или КТУ3000
КВР-1,14-125А
КВР-1,14-250А
Максимальная мощность управляемого электродвигателя, кВт
93/54/31
118/69/39, 107/62
185/107/62
370/214/123
Вид и уровень защиты
РВ 3В Иа (Exdial)
Габаритные размеры (ШхВхГ), мм
620х750х910
Масса, кг
190

Кабельные вводы:

Наименование
Количество
Сечения кабеля, мм2
Вводная (сетевая) камера
Ввод
Ø 63
1
35-150
Транзитный вывод
Ø 63
1
35-150
Резервный ввод
Ø 32
1
6-16
Выводная (моторная) камера
Вывод к токоприемнику
Ø 63
1
35-150
Контрольные выводу
Ø 32
2
6-16
Ø 20
1
1,5-4

Уставки МТЗ:

Номинальный ток пускателя
Токи уставок МТЗ, соответствующие условным единицам на шкале блока БТЗ-Т, А
1
2
3
4
5
6
7
8
9
10
11
250
500
625
750
875
1000
1125
1250
1375
1500
1625
1750
125
250
312
375
473
500
562
625
687
750
813
875
63
125
156
187
218
250
281
312
343
375
406
440
32
63
78
93
109
125
140
156
171
187
203
218
