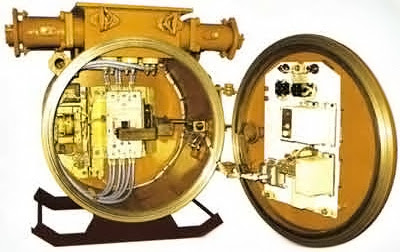

ВЫКЛЮЧАТЕЛИ АВТОМАТИЧЕСКИЕ ВЗРЫВОЗАЩИЩЕННЫЕ АВВ-400/250 ДОМ, РМ; АВВ-630 ДОМ, РМ




Предназначены для защиты электрических установок от токов короткого замыкания, а также для оперативных включений и отключений электрических цепей при нормальных режимах работы в трехфазных электрических сетях переменного тока с изолированной нейтралью, при установке их в выработках угольных шахт, опасных по газу (метану) и угольной пыли.
Обеспечивает защиты: нулевую, от токов короткого замыкания, блокирование при снижении сопротивления изоляции отходящего присоединения, потери управления при замыкании или обрыве проводов дистанционного отключения.
В автоматических выключателях АВВ-РМ применены блоки БМЗ-2 и БКИ-Т; в автоматических выключателях АВВ- ДОМ применены блоки БДО-2, БКИ-Т, БМЗ-2.

Технические характеристики:

Тип выключателя
АВВ-400/250РМ
АВВ-400/250
ДОМ
АВВ-630РМ
АВВ-630ДОМ
Номинальный ток, А
400/250
400/250
630 или 630/400/250
630 или 630/400/250
Номинальное напряжение сети, В
1140/660/380
1140/660
660/380
1140/660/380
1140/660
660/380
1140/660/380
1140/660
660/380
1140/660/380
1140/660
660/380
Предельная отключающая способность (действующее значение), кА
22/25
22/25
22/25
22/25
Изностойкость, циклов ВО
— общая
12500
12500
12500
12500
— коммутационная
8000
8000
8000
8000
Вид и уровень защиты
РВ ЗВ Иа (Exdial)
РВ ЗВ Иа (Exdial)
РВ ЗВ Иа (Exdial)
РВ ЗВ Иа (Exdial)
Габаритные размеры (Ш×В×Г), мм
890х900х925
890х900х925
890х900х925
890х900х925
Масса, кг
295
295
295
295

Уставки МТЗ:

Номинальный ток устройства
Диапазон уставок МТЗ  блока соответствующие условным единицам на шкале блока БМЗ-2
1
2
3
4
5
6
7
8
9
10
11
630
1200
1500
1800
2100
2400
2700
3000
3300
3600
3900
4800
400
800
1000
1200
1400
1600
1800
2000
2200
2400
2600
2800
250
500
625
750
875
1000
1125
1250
1375
1500
1625
1750

Кабельные вводы:

Наименование
Количество
Сечения кабеля, мм2
Вводная (сетевая) камера
Ввод
Ø 63
1
70-150
Транзитный вывод
Ø 63
1
70-150
Резервный ввод
Ø 40
1
6-25
Выводная (моторная) камера
Вывод к токоприемнику
Ø 63
2
70-150
Контрольные выводы
Ø 32
3
6-16
Ø 20
1
1,5-4
